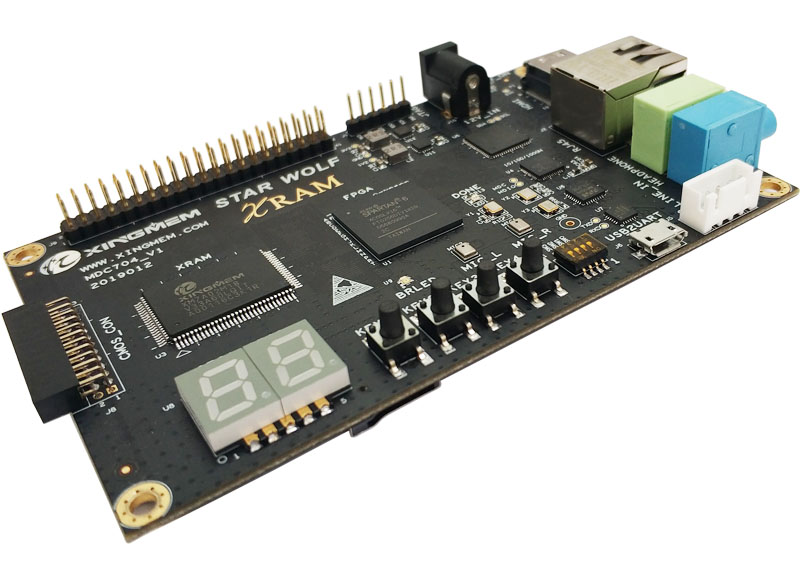

MDC704
MDC701_V4是星忆存储基于7系列Sync XRAM芯片为核心研发的推广演示板卡，主要集成了XRAM存储模块、摄像头模块、HDMI显示模块、音频编解码模块、千兆网络PHY模块，板载XRAM芯片、FPGA芯片、HDMI显示PHY芯片、音频编解码芯片、千兆网络PHY芯片、USB转串口芯片、SD卡座子、呼吸指示灯、两位八段数码管、拨码开关、用户按键、摄像头模组接口及GPIO接口。
产品特性：
- XILINX Spartan-6 XC6SLX16-2FTG256C--576Kb RAM资源、14579个逻辑单元
- 星忆Sync XRAM XM7A04M18V33A60LQIT--64Mb高速XRAM存储、兼容市面主流高端同步高速SRAM产品
- HDMI视频显示PHY接口，支持1080P显示
- 千兆网络PHY芯片
- 音频编解码芯片--line输入，左右声道MIC输入，Headphone耳机输出，立体声喇叭输出
- USB转UART串口，接口采用micro usb接口
- 预留SD卡座子，支持Micro SD存储卡
- 摄像头模组接口排针座子
- 三色LED呼吸灯、两位八段数码管
- 4个用户按键、4位拨码开关、24个用户GPIO
- 50MHz有源晶振时钟输入
- 32Mbit SPI Flash配置芯片
- 12V/1A电源供电
